一、工程概况

1.1  项目背景

随着人们的生活条件的提高，餐厨垃圾越来越对我们的生存环境造成很大的危害，餐厨垃圾在分类和压榨过程中产生一定量的高浓度废水，污水中的污染物浓度较高，且主要是有机物，废水中的油脂、蛋白质含量较高，大肠杆菌群含量严重超标，废水浓度高，处理难度大。

广州澳强环保科技有限公司根据贵公司的实际情况以及我们对该类污水处理的经验，以公司的AQYJQ污水处理技术为依托，制订了“隔油+物化预处理+水解酸化+高效生化”的处理工艺，以高效、快速、占地少、无臭气散发等特点完全解决该污水处理的水质稳定性问题，设计一套3吨/小时的污水处理系统，经过处理后的污水稳定达到《污水排入城镇下水道水质标准》(GB/T 31962-2015)“A级”的要求。

1.2 方案综述

本公司根据实际情况设计本方案。本工程采用的方案，即“隔油+物化预处理处理+水解酸化+高效生化+MBR膜”的工艺，其理由如下：

1）通过隔油+物化预处理去除污水中大量的悬浮物、油脂以及一部分溶解的有机污染物，同时去除一部分氨氮和磷。

2）该工艺有机负荷高，抗冲击负荷能力强，进水水质对其影响较小，能耗较小。

3）预处理效果较好，生化系统稳定。

4）采用的工艺运行管理较为规范、灵活，由于所有处理过程均在一体化内完成，其原料供应及人员调配都具有很大的灵活性和可操作性。

5）该类污水水质复杂，可生化性不高，经过水解酸化处理后，大大提高污水的可生化性。

6）采用污泥前置回流硝解工艺，大大降低污泥的生成量采用新型填料，挂膜快，寿命长，处理见效快；

7）该工艺占地面积小，土建少，工艺简单高效，处理效果稳定。

二、设计依据

《城市污水再生利用工业用水水质》           GB/T 19923—2005

《建筑给水排水设计规范》                       GB50015-2003

《室外排水设计规范》                          GB50014—2006

《室外给水设计规范》                          GB50013—2006

《给水排水工程构筑物结构设计规范》            GB50069—2002

《工业企业总平面设计规范》                    GB50187—1993

《混凝土结构设计规范》                        GB50010—2002

《砌体结构设计规范》                          GB50003—2001

《建筑地基基础设计规范》                      GB50007—2002

《建筑物防雷设计规范》                        GB50057—1994

《建筑设计防火规范》                          GB50016—2006

《供配电系统设计规范》                        GB50052—1995

《低压配电装置及线路设计规范》                GB50054—1995

《工业与民用供电系统设计规范》                 GB50052-1995

《电控箱设计制造标准》                           JB3115-1982

《污水排入城镇下水道水质标准》             (GB/T 31962-2015)

三、设计原则

1. 根据厂区生产线的现状，实施污水的综合治理，资源再生，循环使用，获得最佳的社会效益、经济效益与环境效益。

2. 污水处理工艺力求技术最先进，运行最稳定，高效节能，把目标放在水资源回用创造再生价值上。

3. 严格执行国家相关的环境保护法规，妥善解决处理污水过程中产生的废渣及污泥，杜绝产生二次污染。

4. 节约占地，并采用封闭式工程，处理污水时不产生臭味。

5. 采用专利技术，在保证先进，可靠，高效，经济的前提下，最大程度的降低投资额度和运行费用。

6. 污水处理系统采用先进的自动化控制系统，提高整体自控水平，保证设备的运行及电气系统的稳定性。

7.考虑当地的环境及可能的影响因素，做好工程施工进度的总体规划及分步进行的先后顺序，保证施工顺利。

8. 合理利用厂区地形，因地制宜，尽量减少不必要的动力消耗。

四、设计范围

本设计方案规划工程范围包括：污水处理之主要设备，主要构筑物，配套的辅助设施，设备选型，电气及自控系统以及相关的配套设施。同时将电和自来水管接至设备摆放处。供电电源 380V、50Hz，由贵单位低压配电所引至污水处理站配电柜。

五、污水水量、水质及排放标准

1、污水水量和进水水质指标

根据客户提供的资料，产生的餐厨垃圾压榨浓水为3m³/h。浓水的水质指标如下：

2、处理后的出水标准

经整个系统处理后的出水达到《污水排入城镇下水道水质标准》(GB/T 31962-2015)A级标准，具体指标如下：

六、 处理工艺设计

1、工程流程说明

根据该污水有机物成分复杂、悬浮物含量高，氨氮高、含油高等特点，该污水处理系统设计采用隔油+物理化学+生化的原理，以使出水达到排放要求。污水处理系统处理构筑物采用密闭的罐体式结构。

AQYJQ系统处理污水时，首先污水经过格栅处处理后，污水进入隔油系统，通过微生物净化床、油脂自动分离机，将污水中动植物分离出来，在通过物化预处理，采用多种处理药剂及其最佳配方组合使用，靠化学反应针对性使污水中溶解状态的有机污染物、金属离子、石油类、乳化油和有害的盐类等物质从水中析出，成为有固相界面的微小颗粒。其中还选用了一种吸附效果很好而价钱又很便宜的吸附剂，以吸附有机污染物和色度。系统在30分钟的处理流程中，靠加入杀菌药剂已经将细菌和大肠杆菌杀灭。靠混凝的物理化学吸附作用将悬浮物及各类杂质凝聚成大而密实的絮团，完全达到生化处理的水质要求。

2.水解酸化池+高效生化系统

经过物化预处理后的污水，水质相对稳定，同时污水的浓度及污染物种类大幅度降低进入生化系统后通过水解酸化池提高污水的可生化性，再通过高效厌氧池将污水中大颗粒的有机污染物和不可生化的污染物通过厌氧菌的作用，分解为小分子的有机物再通过好氧池，在好氧菌的作用下将小分子污染物分解为二氧化碳、水和一部分的污泥，经过沉淀池后出水稳定达标。

（1） 厌氧池

    生物除磷主要是通过专性好氧的不动细菌在厌氧条件下处于压抑状态,以菌体内的多聚磷酸盐为能源,把有机物吸收到细胞内转化成聚β羟丁酸贮存起来,同时将体内多聚磷酸盐分解为可溶性磷酸盐排出体外,经过厌氧压抑释放的不动细菌,在好氧状态下具有很强的吸磷能力,将污水中的磷酸盐吸收转化为多聚磷酸盐贮存体内.在厌氧条件下释放的磷越多,则在好氧条件下吸收的越多,利用排剩余污泥达到去除污水中的磷的目的，厌氧池内配液下搅拌系统，以防沉淀。

（2）好氧池

接触氧化段主要应满足好氧微生物去除碳源需氧量即BOD和硝化细菌将NH3－N转化NOX所需的高氧环境和污染物质与生物相充分反应的接触环境。

优良的接触环境是保证有机污染物、氧气、生物膜、水等相关物质充分接触反应的必要条件。本装置将选用PVC组合式半软性纤维填料来保证曝气池内优良的接触环境，它具有比表面积大、易挂膜、不堵塞、空隙率大，使用寿命长等。

（3）MBR膜池

生物接触氧化出水经生物滤池过滤掉死亡脱落的生物膜，再到MBR池。

1) 生物脱氮功能

由于 MBR 工艺中超滤对微生物完全截留，使微生物的泥龄达到并且远远超过了硝化微生物生长所需的时间，并且可以繁殖、聚集达到完全硝化所需的硝化微生物浓度，这样使得氨氮能够完全硝化；两级反硝化、硝化的的设置可以保障出水总氮的达标；

2) 降解 COD 的功能

由于膜生化反应器工艺中超滤其对微生物完全截留，实现了活性污泥中的净化水和微生物菌体的完全分离即实现了水力逗留时间（HRT）和污24泥逗留时间（SRT）的完全分离，使微生物菌群完全被截留在MBR池内，使得系统内能够维持较高的微生物浓度和较长的污泥泥龄，由此产生的高活性的好氧微生物对渗滤液中的高负荷有机污染物具有极高的降解效率。在运行启动阶段及运行过程，如果到mbr池水质达不到排放出标准，可通过泵打回到前端地埋厌氧罐进行二次处理，直到达标为止，也可将部份MBR池中的高浓度微生物及低浓度水回流到地埋工段对进水进稀释，降低负荷，提高生物浓度，促进地埋厌氧工段处理效率 。

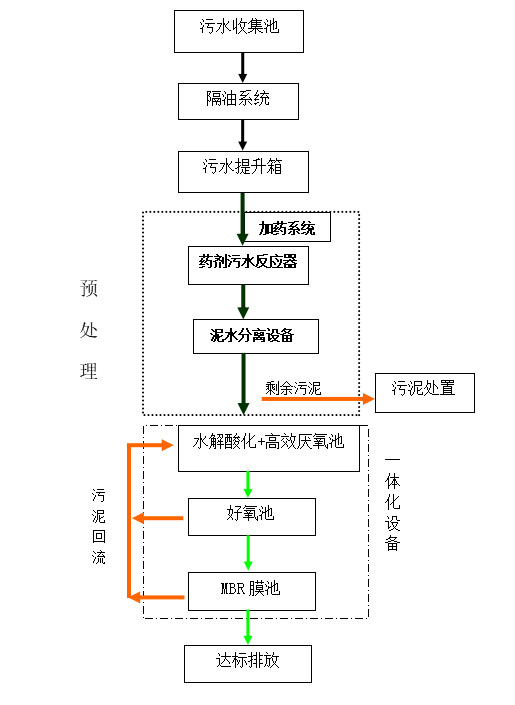

七、 工艺流程图
